螺紋磨床系列



Made in the USA

i

螺紋磨床(THG
ITM 擁有多達  30 款獲得專利的機床設計

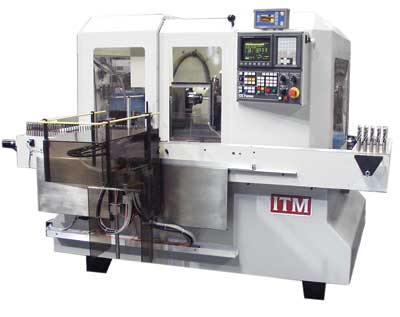

THG螺紋磨床用於高效磨削絲錐螺紋、滾牙輪、其他配有或不配有後角齒的零部件或精確環形槽(如螺紋輥)。機床使用高精度滾珠導軌、主軸、CNC數控 。機床可與傳統砂輪、電鍍立方氮化硼砂輪、 可修整立方氮化硼砂輪 、前修整金剛石砂輪 一同使用。當與高壓冷卻液共同使用時,機床可用單齒(棱)或多齒(棱)砂輪磨削並用同形修整砂輪進行砂輪修整。

機床在全自動狀態下可加工直徑從 3 毫米至 25 毫米工件,手動裝載工件加工直徑可達 50 毫米。通過在螺紋磨削砂輪旁邊安裝第二個磨削砂輪,機床隨著螺紋磨削作業可在同一個夾緊的絲錐上磨削倒角。如想精確磨削,零部件需放在兩個死頂尖之間並隨著驅動盤驅動。

FANUC 數控 (CNC) 配備多達6 個電腦數控 (CNC) 軸和所有自動控制 (AC) 伺服驅動器。機床擁有重型、焊接、消除應力底座。工件頭(A 軸:刀具旋轉)、磨頭(U軸:螺距控制和修整定位)、橫向滑座(Z軸:螺紋深度)及縱向滑座(X軸:螺紋長度)均是由 CNC 控制。如需精密控制螺距和尺寸,回轉光學分度尺被用於 “U” 螺距控制軸和  “A” 刀具旋轉軸,在 “Z” 軸和 “X” 軸上進行直線進給作業。項目幾乎可適用於所有有後角齒或沒有後角齒的螺紋類型。
