AFS-8-200 Filtration

Système De Filtration Du Liquide De RefroidissementMade in the USAAFS-8-200 FILTER
ITM détient plus de 30 modèles de machine brevetée

Etant fabriquants de machines de hautes précisions, nous connaissons l’importance d’un système de délivrance, précis et digne de confiance, du liquide de refroidissement.

Suite à une longue perode de recherche et de test, nous avons fini par selectionner “Diatomaceous earth ” (DE) comme filtre d’une ligne automatique de délivrance du liquide de refroidissement et du système de filtration. DE est composé de débris d’organismes aquatiques microscopiques de taille variant entre 10 et 200 microns de diamètre. Sa structure naturelle est très complexe avec des sub-microns pores sur toute la surface. Comparé à un filtre conventionnel, avec des surfaces planes et régulières, les particules DE ont une large surface en contact avec la surface total du filtre.

DE couvre les bougies dans le système Filtre de ITM ce qui permet une filtration des particules de 5 microns alors que le système conventionnel ne permet une filtration que de particules de 20 microns.

DE est utilisé comme un moyen de filtrage dans l’industrie de l’eau et des boissons et a prouvé sa superiorité et sa sureté. Bien utilisé, DE n’est pas un danger pour la santé.

Pour plus d’informations sur les systèmes IMT filtration de liquide, contactez-nous au 386-446-0500.


Pour une délivrance du liquide de refroidissement plus précise et digne de confiance

Disponible en unités uniques ou multiples
Disponible en unités uniques ou multiples

• Filtration de particules de tailles de 5 microns
• Taux d’écoulement d’une pression de 159 GPM
• la pression du liquide de refroidissement allant jusque 50 bar (800 psi)
• Superficie du filtre jusque 8 m² (86 ft²)
• Taux de refroidissement jusque 92,000 BTU/h
• Temperature du liquide maintenue à 0,5 °C (1°F)
• Pour la filtration de l’acier, materiels céramique.



Cycle de nettoyage

Les résidus d’affûtages vont être collecté sur la surface externe des bougies couvertes aussitôt que le liquide de refroidissement sera aspiré à travers les bougies pour arriver au réservoir de refroidissement propre. Le taux d’écoulement du filtre sera réduit aussitôt que les résidus seront collectés sur la surface externe des bougies. En utilisant, un compteur incorporé le filtre peut être déchargé une fois qu’un taux d’écoulement pré-fixé est atteint. Les bougies dans le dôme seront nettoyées avec un liquide de refroidissement propre durant le cycle de déchargement afin de s’assurer que tout les résidus et les DE utilisés soient retiré des bougies. Les bougies sont recouvetes avec le DE et un nouveau filtre est installé, lorsque le cambouis de l’affûtage est automatiquement séparé et séché grâce à l’utilisation de notre unité : le séchoir à cambouis.

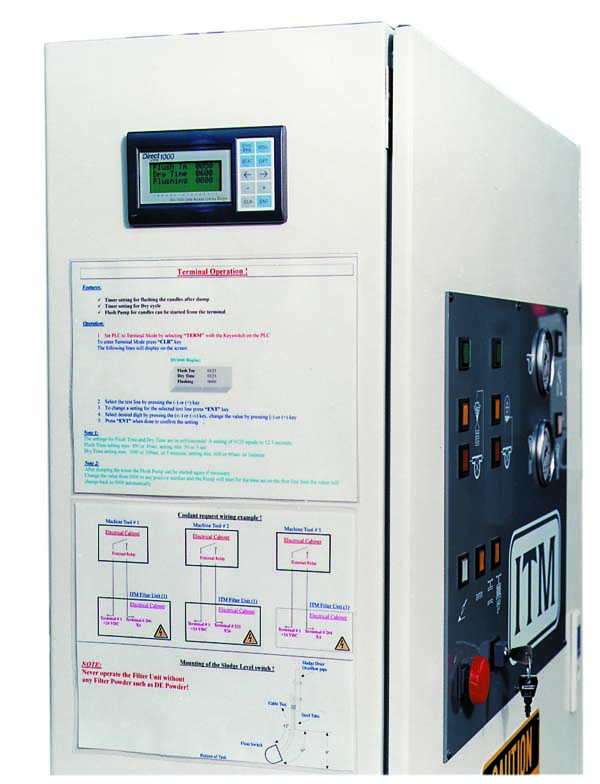

Facile et sûre, cette opération avec l’utilisation de simple contrôle et des références graphiques ainsi que le “LCD Status Panel” qui permettent des ajustements manuels du compteur pour le nettoyage du filtre ainsi que pour le sechoir de cambouis.

Une multitude d’articles tels que les warnings, le compteur pour le débit du liquide etc. sont utilisés pour alerter l’opérateur et éviter un dysfonctionnement au niveau du liquide de refroidissement, pour proteger la machine aussi bien que le système filtre.

L’unité de refroidissement maintient le liquide à une température de 0,5°C ( 1°F), perfectionnant la surface d’usinage et la tolérance de la rectifieuse.



Les machines de ITM sont conçues pour une production 24h/24 et 7 jours/7
