La Rectifeuse O.D.

PEEL SÉRIEMade in the USA
ITM détient plus de 30 modèles de machine brevetée

>>

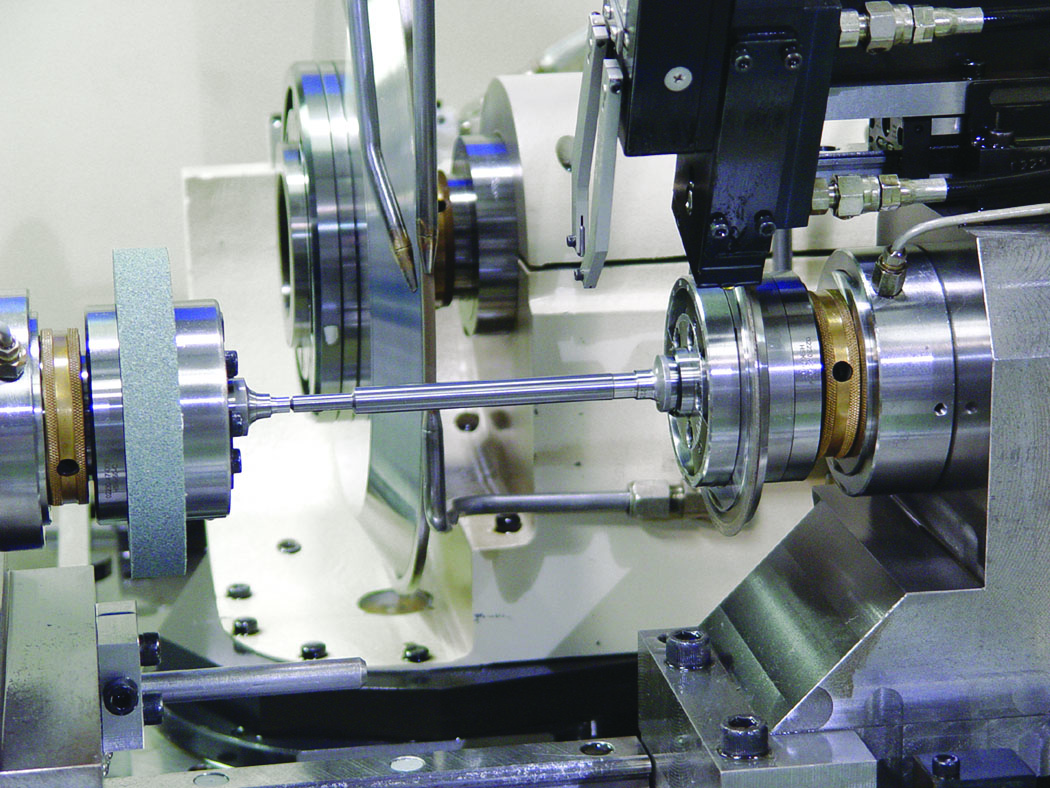

Peel & Plongez Grinder (PPG-500)

Grinder Haute Performance cylindriques

• De 3 à 4 Axes CNC
• Les pivots ont une puissance de rotation de 30 CV.

Applications/opérations

• Affûtage D. E. jusque 100 étages multiples
• Haute vitesse D..E . affûtage écaillé
• Haute précision g énérale D.E
• Forme d’affûtage de haute vitesse
• Queue droite ou queue à bout hémisphérique
• Affûtage plongeant ou en oscillation

Informations sur les pièces

• Dia. maxi : 50mm, 2”
• Dia. min : 2.5mm, 1/8”
• Longueur maxi: 350mm, 10”

Pour plus d’informations concernant Peel & Plongez Grinder ITM, s’il vous plaît contactez-nous au 386-446-0500.



Informations techniques
• Pouce/ Métrique commutative
• Affûtage automatique de haute précision.
• Vitesse standard variable de la tête de travail de 50-600 RPM.
Disques aiguiseurs
• Dia. maxi : 350 mm, 14”
• Dia. min : 280 mm, 11”
• Profondeur maximum d’un disque 30 mm
• Disques aiguiseurs classiques CBN ou en diamant.
• Vitesse de rotation : 120m/s

Options
• Système central de graissage automatique.
• Second disque affûtant pour des opérations supplémentaires.
• 2 axes de disque CNC en diamants pour le processus d’affûtage.
• vitesse standard variable de la tête de travail de 10-3000 RPM.
• Auto-chargeur
• Processus de calibrage pour le contôle automatique des diamètres durant l’affûtage.
• PC incorporé optionnel avec le dernier système Pentium de haute technologie.Les machines à commande numériques permettent la réalisation graphiques des opérations d’affûtages.

Chargeur automatique et système de chargement

Utilisation de taille de cassettes standard :

• diamètre minimum 1.5mm, 1/16’’
• diamètre maximum 25mm, 1’’(32 mm, 1 ¼ ‘’)
• Longueur minimum 35 mm
• Longueur maximum 260 mm, 10 ¼’’

Capacité :

• jusque 16mm, 5/8 ‘’ Dia. 492 pcs
• 16mm-25mm, ½ ‘’-1″ Dia. 150 pcs

Dimensions des machines

• Hauteur : 2335mm, 92”
• Largeur : 2690mm, 106′
• Profondeur : 2845mm, 112”
• Poids : 5,000 kg, 11,000 lbs

>> Des Opérations De Broyage

Droites OD, Carrés, chanfreins, des contours, biseaux, les épaules, des rainures, Appartements, etc Threads

Les machines de ITM sont conçues pour une production 24h/24 et 7 jours/7
