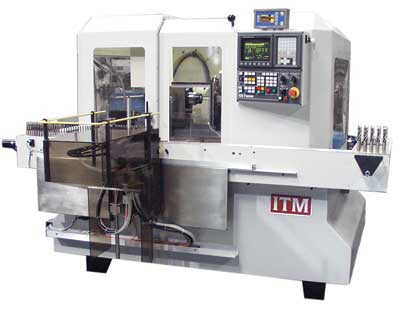

La rectifieuse à filet

Made in the USAThread Grinders (THG)
ITM détient plus de 30 modèles de machine brevetée

• De 3 à 5 Axes CNC
• Les pivots ont une puissance de rotation de 20 CV.

Applications/opérations

• Tarauds : Filet et ébavurage en un seul serrage.
• Filet et jauge
• Vis médicales
• Filet général affûtant avec ou sans assistance.
• Multiple ou simple côte affûtant.

Informations sur les pièces

• Dia. maxi : 50 mm, 2”
• Dia. min : 3 mm, 1/8”
• Longueur maxi: 330mm, 13”

Informations techniques
• Pouce/ Métrique commutative
• Ajuste l’Angle du Pas de vis : ±15°
• Haute précision de l’affûtage.
Disques aiguiseurs
• Dia. maxi : 350 mm, 14”
• Dia. min : 280 mm, 11”
• Disques aiguiseurs classiques CBN ou en diamant
• Vitesse de rotation : 100m/s
OPTIONS
• Système central de graissage automatique.
• Second disque affûtant pour des opérations supplémentaire.
• Ajustement de l’angle du pas de vis étendu à 20°. (RH seulement)
• Processus de calibrage pour des mesures automatiques dans la machine.
• Auto-chargeur
• PC incorporé optionnel avec le dernier système Pentium de haute technologie.
Les machines à commande numériques permettent la réalisation graphiques des opérations d’affûtages.
Chargeur automatique et système de chargement.
Utilisation de taille de cassettes standard :
• diamètre minimum 1.5mm, 1/16’’
• diamètre maximum 25mm, 1’’(32 mm, 1 ¼ ‘’)
• Longueur minimum 35 mm
• Longueur maximum 260 mm, 10 ¼’’Capacité :• jusque 16mm, 5/8 ‘’ Dia. 492 pcs
• 16mm-25mm, ½ ‘’-1″ Dia. 150 pcs

Dimensions des machines

• Hauteur : 2335mm, 92”
• Largeur : 2690mm, 106′
• Profondeur : 2845mm, 112”
• Poids : 5,000 kg, 11,000 lbs

Les machines de ITM sont conçues pour une production 24h/24 et 7 jours/7
