>> Universal-Nutenschleifmaschine (modelle: UFG-12, UFG-25, UFG-50)

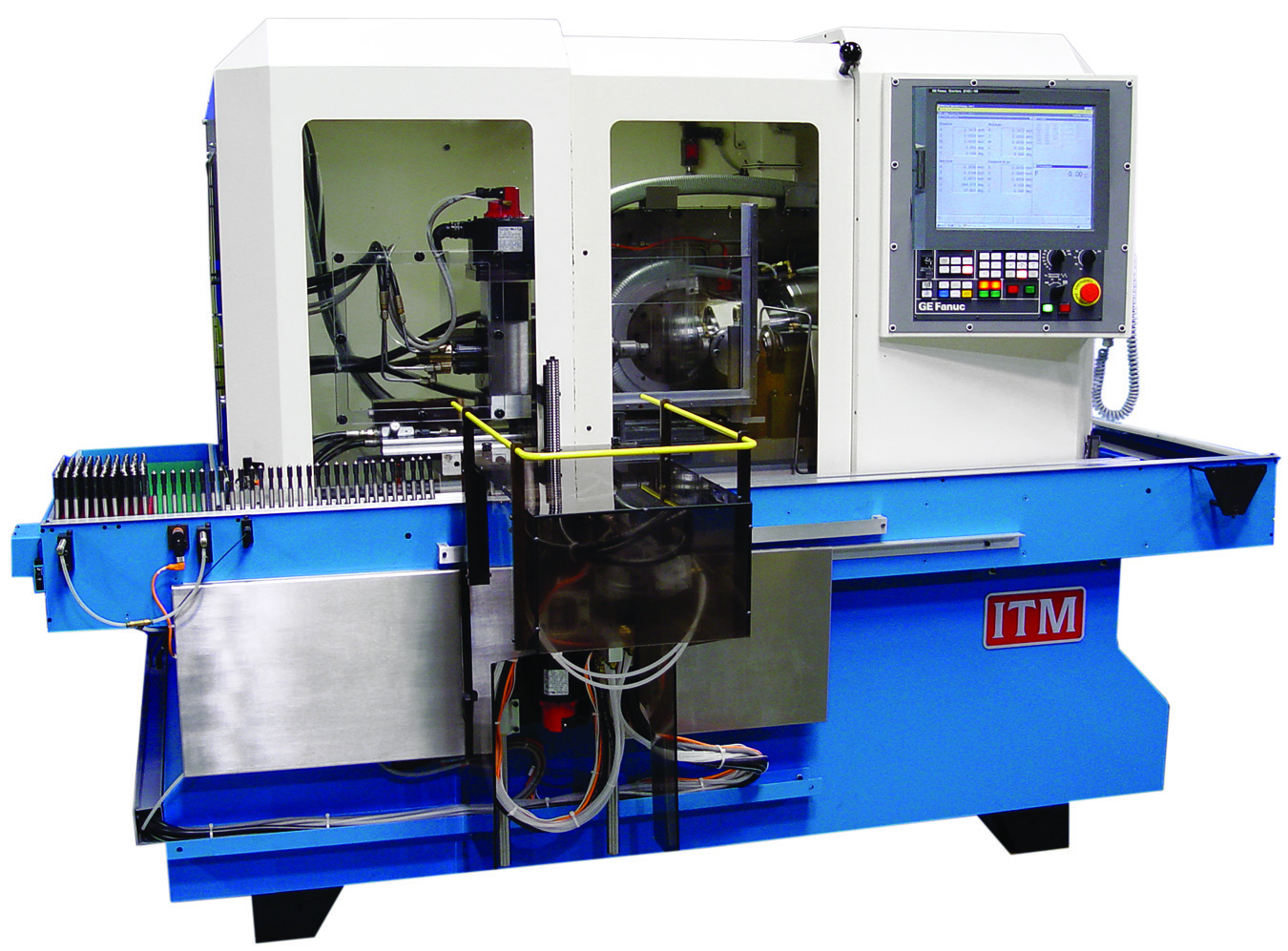

ITM’s 25-UFG ist eine Nutenschleifmaschine zum Schleifen von Gewindebohrern und vergleichbaren Teilen mit Durchmessern von 3mm bis 25mm.  Die Maschine kann entweder per Hand beladen werden oder mit einem automatischen Magazinlader.  Vier CNC gesteuerte Maschinenachsen und eine kurze Einrichtzeit (zwischen 5 und 20 Minuten) machen die Maschine ökonomisch sowohl für kleine als auch grosse Stückzahlen.

Die Maschine baut auf einem schweren Ständer auf, der spannungsfrei verschweisst ist.  Der Arbeitskopf (A-Achse: Werkzeugteilung), Schleifspindelkopf (U-Achse: Einstellung der Nutensteigung und Abrichtposition), Kreuzschlitten (Z-Achse: Nutentiefe), Längsschlitten (X-Achse: Nutenlänge) sind CNC gesteuert.

Der Arbeitskopf ist mit einem schweren Hochpräzisionsschlitten auf dem Maschinentisch montiert.  Zum Laden und Entladen der Teile wird der Arbeitskopf mittels eines hydraulischen Zylinders auf dem Schlitten in drei Positionen verfahren. Während dem Schleifen werden die Teile zwischen einem Vierkantmitnehmer und einem Zentrum gespannt, welches auf den stabilen Reitstock montiert ist. Der Reitstock befindet sich in einer fest definierten Position welche in der Regel unverändert bleibt. Dieses ermöglicht einfachstes Umrüsten auf Werkstücke mit verschiedener Länge, da die Postion immer mit der Werkzeugspitze definiert wird. Als Option lässt sich der Arbeitskopf mit einer hydraulischen Spannzange ausstatten, welche hoch präzise Vierkantspannzangen verwendet.

Für weitere Informationen über ITM Flute Schleifmaschinen, kontaktieren Sie uns bitte 00-1-386-446-0500.

ITM Maschinen sind ausgelegt für die Produktion rund um die Uhr!
