ANSCHNITT SCHLEIFMASCHINE

Chamfer Grinder

Fase Schleifmaschine

PEEL-SERIEMade in the USA
ITM hält mehr als 30 patentierten Maschinenkonzepte

>> Fase Schleifmaschine (UODG)

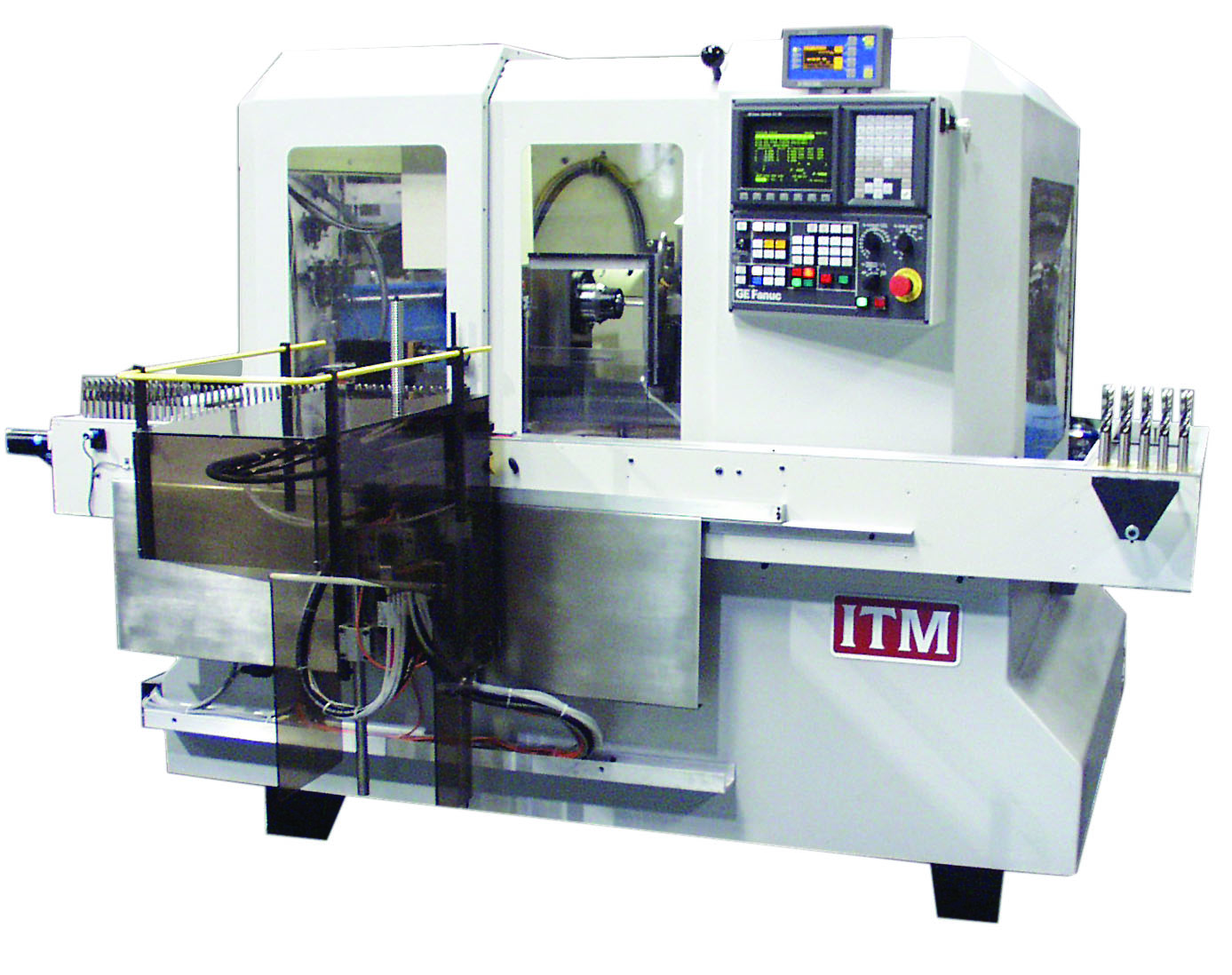

ITM’s PEEL-SERIE Fase Schleifmaschine ist eine CNC Maschine zum Schleifen von Anschliff und Anschnitt an Gewindebohrern von 3 bis 50mm Durchmesser. Die Maschine kann entweder per Hand beladen werden oder mit einem automatischen Magazinlader.  Vier CNC gesteuerte Maschinenachsen und eine kurze Einrichtzeit (in der Regel 5 bis 20 Minuten) machen die Maschine ökonomisch sowohl für kleine als auch grosse Stückzahlen.

Die Maschine baut auf einem schweren Ständer auf, der spannungsfrei verschweisst ist.  Der Werkstückspindelkopf (A-Achse: Werkzeugteilung), Schleifspindelkopf (U-Achse: Einstellung der Scheibenanstellung und Abrichtposition), Kreuzschlitten (Z-Achse), Längsschlitten (X-Achse) sind CNC gesteuert.

Der Werkstückspindelkopf ist mit einem schweren Hochpräzisionsschlitten auf dem Maschinentisch montiert.  Zum Laden und Entladen der Teile wird der Werkstückspindelkopf mittels eines hydraulischen Zylinders auf dem Schlitten in drei Positionen verfahren. Während dem Schleifen werden die Teile zwischen einem Vierkantmitnehmer und einem Zentrum gespannt, welches auf den stabilen Reitstock montiert ist. Der Reitstock befindet sich in einer fest definierten Position, welche in der Regel unverändert bleibt. Dieses ermöglicht einfachstes Umrüsten auf Werkstücke mit verschiedener Länge, da die Position der Spitze als Referenzpunkt unverändert bleibt. Als Option ist der Werkstückspindelkopf mit einem hydraulischen Spannzangenschliesser erhältlich, zur Verwendung hochpräziser Spannzangen, vierkant oder rund.

Für weitere Informationen über ITM Fase Schleifmaschinen, kontaktieren Sie uns bitte 00-1-386-446-0500.

ITM Maschinen sind ausgelegt für die Produktion rund um die Uhr!
