La Esmeriladoras Estrias

La Serie PEELMade in the USA
ITM cuenta con más de 30 diseños de máquina patentada

>> Form Grinder (FG)

Desgaste de las estrías y juego
• 4 ejes CNC
• Mandriles de impulso hasta 30HP de fuerza.

Aplicaciónes/ operaciones de desgaste.
• Fresas escariadoras o de espiga: estrías, Primario o Segundario angular o con un relieve original.
• Barrendoras : Estrías y juego.
• Barrendoras a centrar : multiples estrías, juego y escalón.
• Desgaste especial de estrías.
• Escariadores : Estrías y relieve.

Informaciónes sobre las piezas
• Diá. Máx : 50 mm, 2”
• Diá. mín : 2.5 mm, .1″
• Longitud máx : 300 mm, 12”
• Otras dimensiones a petición!
Informacíones tecnicas
• Pulgrada/Métrico conmutativo
• Ajustamiento del angúlo de las estrías de 25° hasta 45°.
• Desbasto automático de alta precisión. Hasta 2 mandriles esmeriladores.
Ruedas de Esmeril
Mandriles estriadas :
• Diá. Máx : 265 mm, 10”
• Diá. mín : 245 mm, 9 ½ ” Mandriles Z
• Diá. Máx : 305 mm, 12”
• Diá. mín : 295 mm, 11½”
• Ruedas de esmeril CBN convencionales o con diamante.
• Fuerza de ciclo : 150 m/sOpciónes
• Control de la velocidad variable de rotación de los mandriles
• Auto-cargador,
• Sistema central de engrase automático.
• Dos ejes de desbastadores CNC para desbastar las ruedas.
• La clientela puede disponer de un software especìfico.
Opcional PCcon las nuevas tecnologias de Pentium. Los programas de NC con gráficas en pantalla para simularlas operaciónes de desgaste.Dimensión de las máquinas• Altura : 2335 mm, 92”
• Anchura : 2690 mm, 106”
• Profundidad : 2845 mm, 112”
• Peso : 5,000 kg, 11,000 lbs
Sistema de carga totalmente autómatico
Utilizar casettes de talla estándar.• diámetro mínimo 1.5 mm, 1/16″
• diámetro máximo 25 mm, (32 mm, 1 ¼ ”)
• longitud mínima 35 mm
• longitud máxima 260 mm, 10 ¼”Capacidad :
• hasta 16 mm, 5/8 ” Dia- 492 pcs
• más de 16 mm, 1″ Dia- 150 pcs

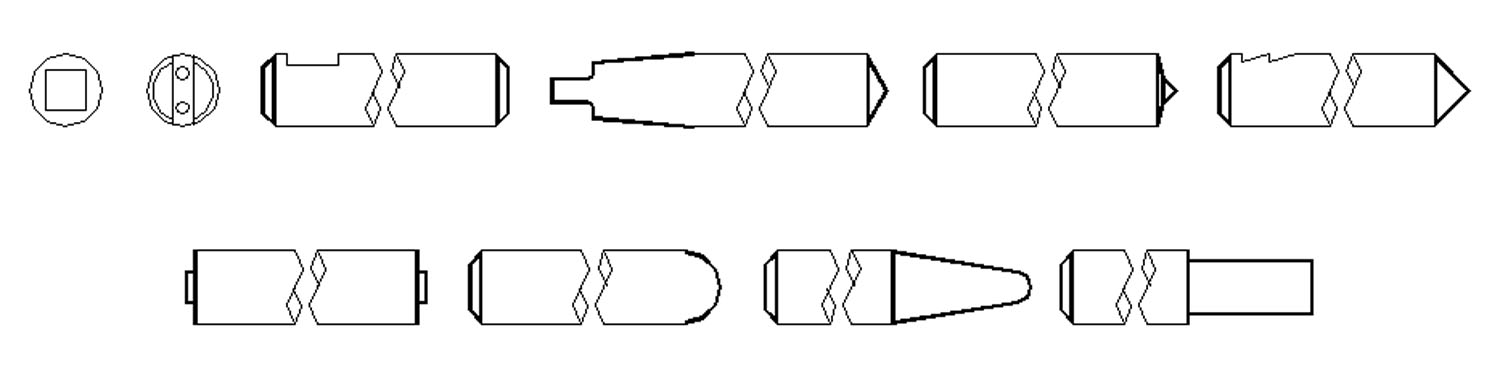

Sample Configurations

Configuraciones de ejemplo

Para más información sobre La Esmeriladoras Estrias ITM, por favor contacte con nosotros en 00-1-386-446-0500.
Las máquinas están diseñadas para producir 24 horas al dia… 7 dias a la semana.
